[피로시험기]변동 인장 시험 – MEG 20 TT

▍변동 인장 시험 – MEG 20 TT

MEG 20 TT는 완전 역전(하중 비율 R=-1) 및 인장-인장 시험(0<R<1)을 위해 설계된 매우 높은 사이클 피로(VHCF) 시험기입니다. 기가사이클 영역에서 재료의 기계적 특성을 분석할 수 있습니다.

MEG 20 TT 기계는 테스트 프레임과 "Grey Box"라고 하는 별도의 제어 캐비닛으로 구성되어 있습니다.

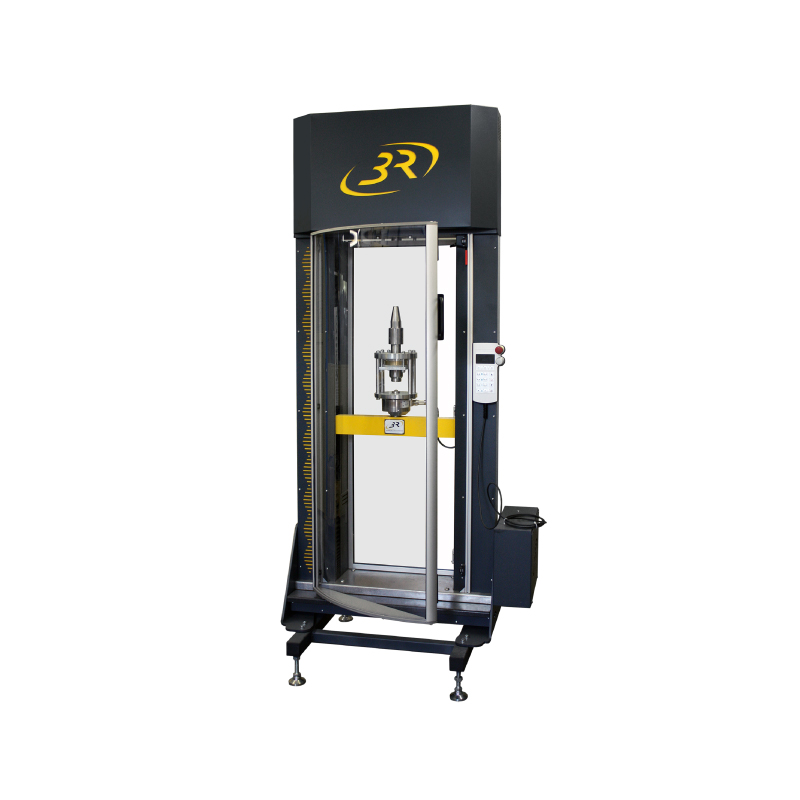

테스트 프레임은 테이블이나 견고한 용접 구조 받침대에 놓을 수 있습니다. 내장 초음파 발생기가 있어 표본에 20kHz 주파수로 부하를 가할 수 있습니다.

10억 사이클은 단 14시간 만에 달성되어 Wöhler 곡선을 얻는 데 필요한 시간이 단축되었습니다. 그리고 물론 기계의 점유 시간은 투자 수익률(ROI)을 크게 개선했습니다!

10억 사이클은 단 14시간 만에 달성되어 Wöhler 곡선을 얻는 데 필요한 시간이 단축되었습니다. 그리고 물론 기계의 점유 시간은 투자 수익률(ROI)을 크게 개선했습니다!

 ▍기술적 특성 및 성능

• 하중 비율: R=-1(완전히 역전된 테스트)
• 하중비 : 0<R<1 (인장-인장시험)
• 로딩 주파수 : 20kHz
• 여기 진폭: 3µm ~ 160µm
• 전용 소프트웨어를 통한 제어 및 수집
• 시편이 파손되면 자동 정지
• 경제적으로 실행 가능한 시간 내 피로 테스트: 14시간 이내에 109회 사이클
• 기존 시스템에 15분 이내 설치 가능
• 유지 보수 없음
• 유한 요소 계산이 없는 시편 치수 측정 도구

▍기타 3R VHCF 테스트 전문성

• 토션 테스트
• 3 & 4점 굽힘 테스트
• 모드 I 하중 하의 피로 균열 전파 시험
• 디스크 굽힘 테스트
• 수중 환경에서의 테스트
• 온도 조절 테스트

▍3R 지원

• 초음파 VHCF에 대한 교육
• 기술 지원
• 요청에 따라 사전 학습 가능
