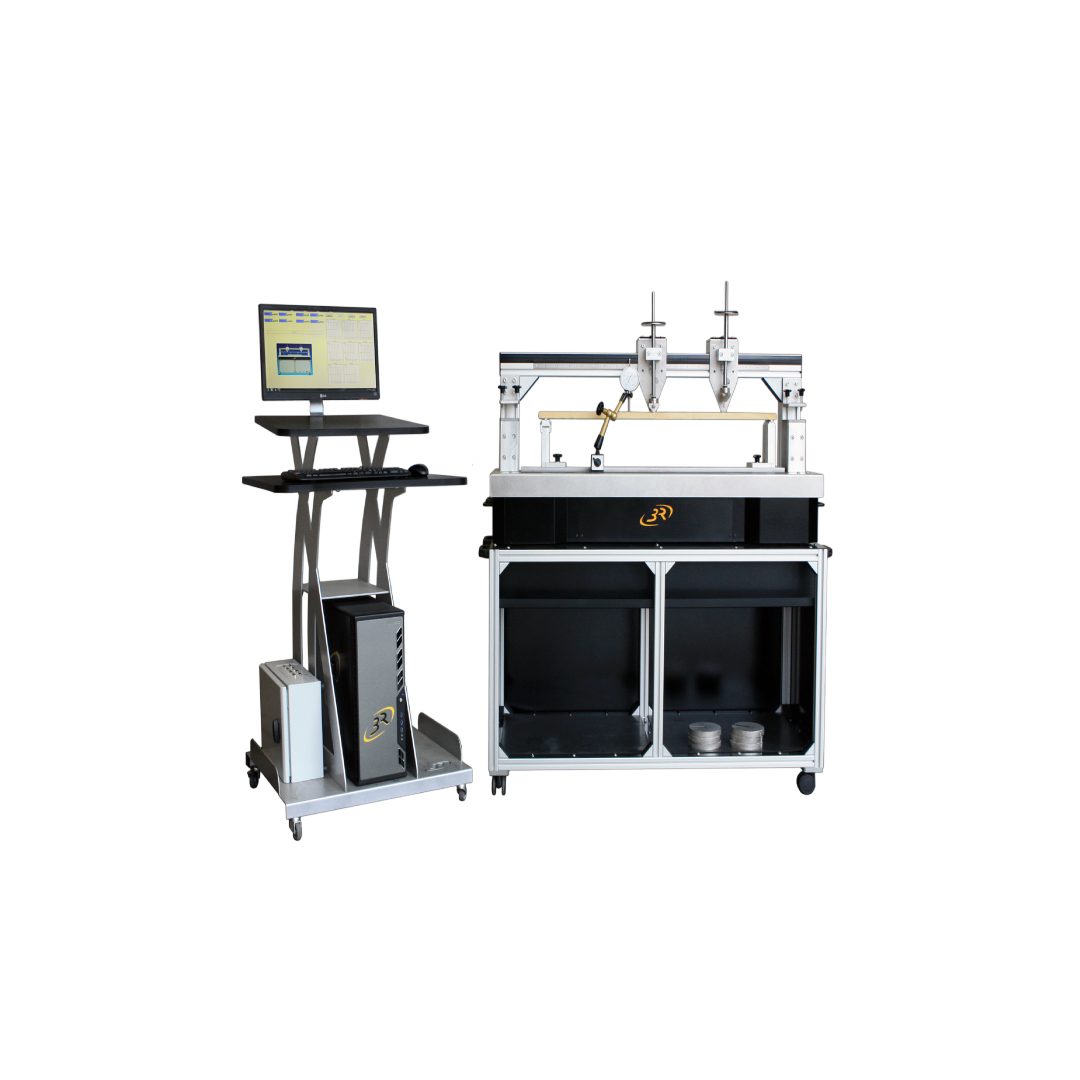

▍멀티포인트 BED “FM” Flexural 교육용 테스트 벤치

3R 빔 플렉서럴 벤치는 대학원, 학부 및 기술 대학에서 재료 저항에 대한 실제 테스트를 위해 설계되었습니다.

인체공학적 유연성 덕분에 여러 유형의 지지대(단순, 탄성, 내장형 등)를 사용하여 수많은 테스트를 경험할 수 있습니다.

이 작업 공간은 다양한 재료로 만들어지고 다양한 제약 조건 하에서 빔의 기술적 특성을 결정하는 것을 목표로 연구와 교육을 담당합니다.

 ▍특징

• 다양한 재료로 만들어진 보의 휨 강성을 결정하십시오.
• 보 이론을 확인합니다(제약조건, 휨 모멘트, 최대 처짐, 왜곡 등)
• 서로 다른 이차 모멘트를 가진 여러 개의 빔을 비교해보세요.
• 보에 인장 제약을 적용합니다.

이 소재는 전적으로 프랑스에서 디자인되고 제작되었습니다.

▍기술 사양

• 치수: 너비 1420mm, 전체 깊이 400mm, 높이 570mm.
• 튼튼한 알루미늄 프레임: 조립 시 견고성이 뛰어나며, 하중을 가하는 동안 구조가 변형되는 문제를 극복할 수 있습니다.
• 낮은 마찰력의 그려진 컵 볼 베어링 에 힘 적용 축이 있는 갠트리  .
• 상부 지지대를 추가할 수 있는 확장형 가트리.
• 모바일 지원, 측면 이동 1000mm
• 정밀하게 수직으로 변형을 가할 수 있는 견고한 가이드입니다.
• 스프링 포인터로 높은 위치에 있는 베어링
• 2개의 지지대가 표준으로 제공되며, 일련의 가중치가 함께 제공됩니다. 둘은 독립적인 힘을 가하기 위한 별도의 지지대입니다.
• 지지대당 최대 하중 10kg  (주문 시 요청 시 변경 가능)
• 힘의 적용 빔을 빠르게 변경할 수 있는 널링 인터페이스.
• 광택이 나는 강철로 만든 힘의 적용 빔입니다.
• 아연도금강철, 하부지지대, 스트로크 1000mm
• 1 싱글 침대롤 ø10mm, 너비 100mm
• 2단 롤러 지지대 2개, ø10mm, 너비 100mm,
• 2개의 내장 지지대(각 측면에 1개씩)
• 아래쪽 지지대는 자를 따라 위치시킬 수 있습니다.
• 단면 5×30mm와 10×20mm의 알루미늄 빔 2개 세트가 함께 제공됩니다(요청 시 다른 치수 및 기타 재료 제공: 강철, 목재, 황동 등).
• 600mm 길이와 두께가 다른(무게를 결정하기 위한) 부드러운 엘라스토머 스트립으로 하중을 분산시킵니다.
• 가공된 강철과 에칭된 덩어리, 무게는 결정되어야 하며, 점 하중을 자극합니다. 제공된 2개의 상부 지지대와 함께 사용됩니다.
• 스트레인 게이지 및 컨디셔너
• 기계식 또는 디지털 다이얼 게이지.
• USB 허브
• 인수 PC
• 스트레인 게이지와 변위 센서를 읽기 위한 Quant-X 소프트웨어.
• 보고서 편집, 곡선 플롯, 분석 등을 위한 C4 소프트웨어입니다.
• 바퀴가 장착된 프로파일 알루미늄 트롤리(작업 높이 800mm)
• 인체공학적 책상 Pup-X
