[건축자재 단열측정 장비]건축자재용 THERMO 3 Thermal Cell

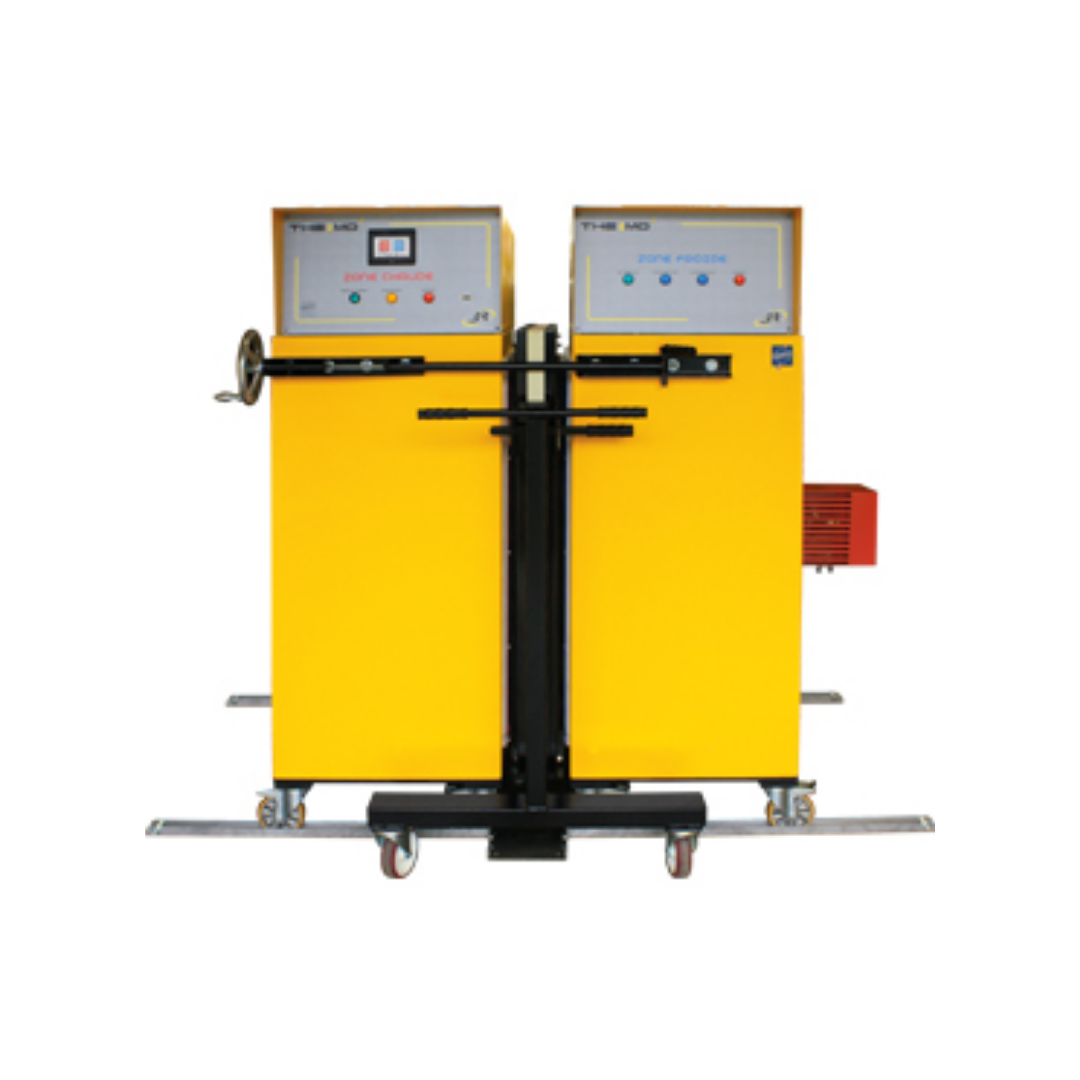

▍건축자재용 THERMO 3 Thermal Cell

 ▍수직 평면 벽을 통한 전체 규모의 열 전달 측정 장치

작동 원리: 뜨겁고 차가운 인클로저는 테스트를 위해 벽의 양쪽에 배치됩니다.

각 인클로저는 온도 제어(차가운 쪽: +5°C ~ –10°C)와 뜨거운 쪽(+10°C ~ +30°C)으로 설정됩니다.

• 테스트된 웰 면 사이의 온도 구배
• 벽을 통한 에너지 손실
• 열교로 인한 에너지 손실
• 벽을 통한 열 흐름
• 벽의 강도와 열전도율
•

 ▍특징

• 음을 포함하는 한 세트의 벽:
  • 단열 패널
  • 단열 건식벽
    • 이중 유리 베이
• 8개의 디지털 온도 프로브 세트
• 온도와 소비된 에너지를 측정하기 위한 수집 장치
• 측정 결과의 구성 및 시각화를 위한 촉각 디스플레이
• 테스트 중인 벽 면 사이의 온도 구배
• 벽을 통한 에너지 손실
• 열교로 인한 에너지 손실
• 벽을 통한 열 흐름
• 벽의 저항과 열전도도

▍Hot zone

• 단열 및 환기
• 가열 저항기 200W
• 8개의 숫자 온도 프로브
• 전류와 전압은 중앙 처리 장치에서 측정되어 각 구역의 유효 전력을 계산하는 데 사용됩니다.

▍Cold zone

• 냉동 장치를 갖추고 있으며, Cold Zone에 연결된 교환기(냉각)와 외부에 연결된 교환기(열)가 있습니다.
• 구역은 단열되고 환기됩니다.
• 4개의 디지털 온도 프로브.
